一、變電站動力環境監測系統產品概述

變電站動力環境監測系統主要針對輸電線路走廊局部氣象環境監測而研發生產的，主要安裝在電力鐵塔上，安裝監控位置可根據客戶要求安裝，該系統可實時監測線路區域內的風速、風向、溫度、濕度氣壓、降雨量等氣象參數，可將監測到的參數通過GPRS/光纖無線傳輸?shù)奖O(jiān)控中心，實時分析，將警告信息發送到設定人員的手機上。

我國架空輸電線路由于長期處于野外，經常受到外界環境因素的影響，強大風、大雨、冰雪災害是避免不了的。這些外界因素都會使線路發生短路、跳閘、倒桿倒塔，電網供電、居民用電也會受到很大的影響，因此，電力局十分重視輸電線路的安全管理建設。

二、變電站動力環境監測系統產品特點

1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋（實用新型專利，專利號ZL 2020 2 3215713.X）☆

2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向（發明專利，專利號ZL 2021 1 0237536.5）☆

3、風速、風向、溫度、濕度、大氣壓力、壓電雨量六要素一體式

4、采用先進的傳感技術，實時測量，無啟動風速☆

5、抗干擾能力強，具有看門狗電路,自動復位功能,保證系統穩定運行

6、高集成度，無移動部件，零磨損

7、免維護，無需現場校準

8、采用ASA工程塑料室外應用常年不變色

9、產品設計輸出信號標配為RS485通訊接口（MODBUS協議）；可選配232、USB、以太網接口，支持數據實時讀取☆

10、可選配無線傳輸模塊，最小傳輸間隔1分鐘

11、探頭為卡扣式設計，解決了運輸、安裝過程松動不準的問題☆

三、變電站動力環境監測系統技術參數

1、風速：0～60m/s（±0.1m/s）；（北京市氣象校準證書）

2、風向：0～360°（±2°）；（北京市氣象校準證書）

3、空氣溫度：-40-60℃（±0.3℃）；（北京市氣象局校準證書）

4、空氣濕度：0-100%RH（±3%RH）；（北京市氣象局校準證書）

5、大氣壓力：300-1100hpa（±0.25%）；（北京市氣象局校準證書）

6、壓電雨量：0-4mm/min（±4%）

7、生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證☆

8、生產企業具有計算機軟件注冊證書☆

9、生產企業為3A級信用企業☆

四、變電站動力環境監測系統云平臺

1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2、支持多帳號、多設備登錄

3、支持實時數據展示與歷史數據展示儀表板

4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5、支持短信報警及閾值設置

6、支持地圖顯示、查看設備信息。

7、支持數據曲線分析

8、支持數據導出表格形式

9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

10、支持數據后處理功能

11、支持外置運行javascript腳本

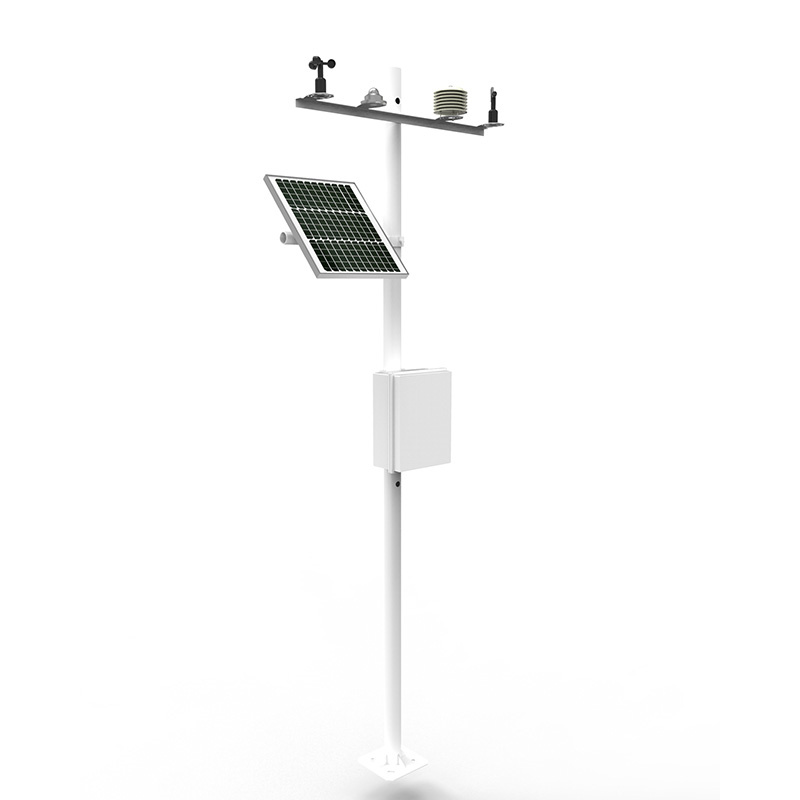

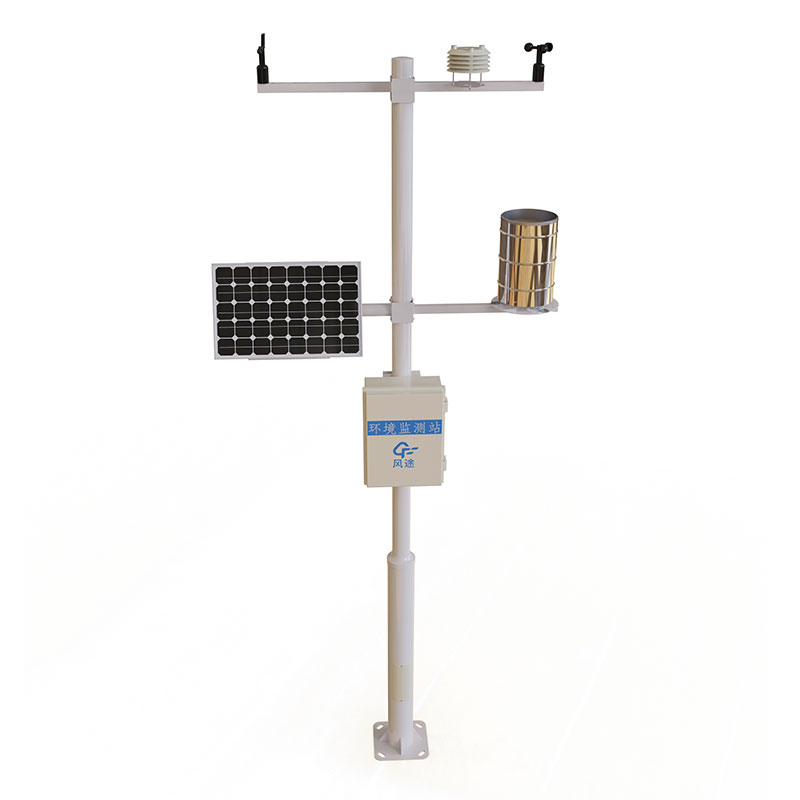

五、變電站動力環境監測系統系統構成

1、主機及云平臺

2、ABS防護箱

3、微型氣象儀

4、太陽能供電系統，30W、20AH
